Габионные очистные фильтрующие сооружения .

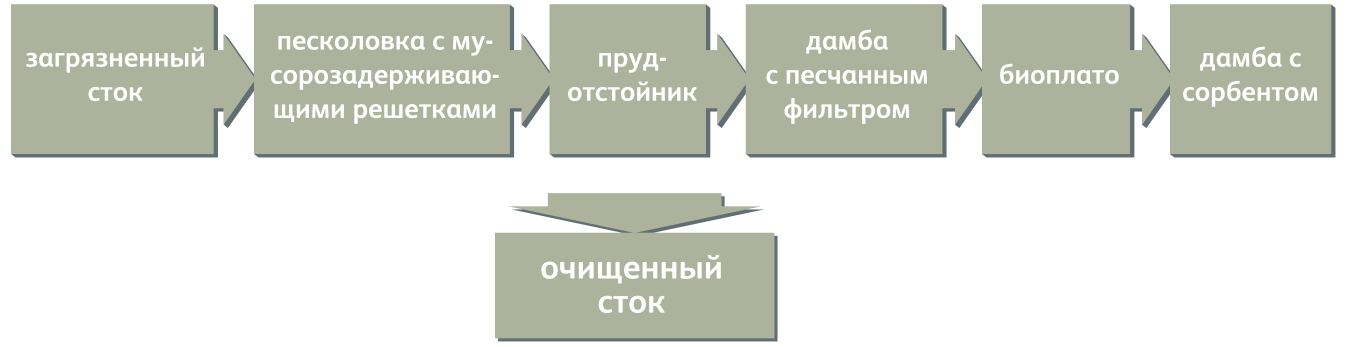

Очистка поверхностного стока габионными фильтрующими сооружениями.
Разрезы по сооружениям

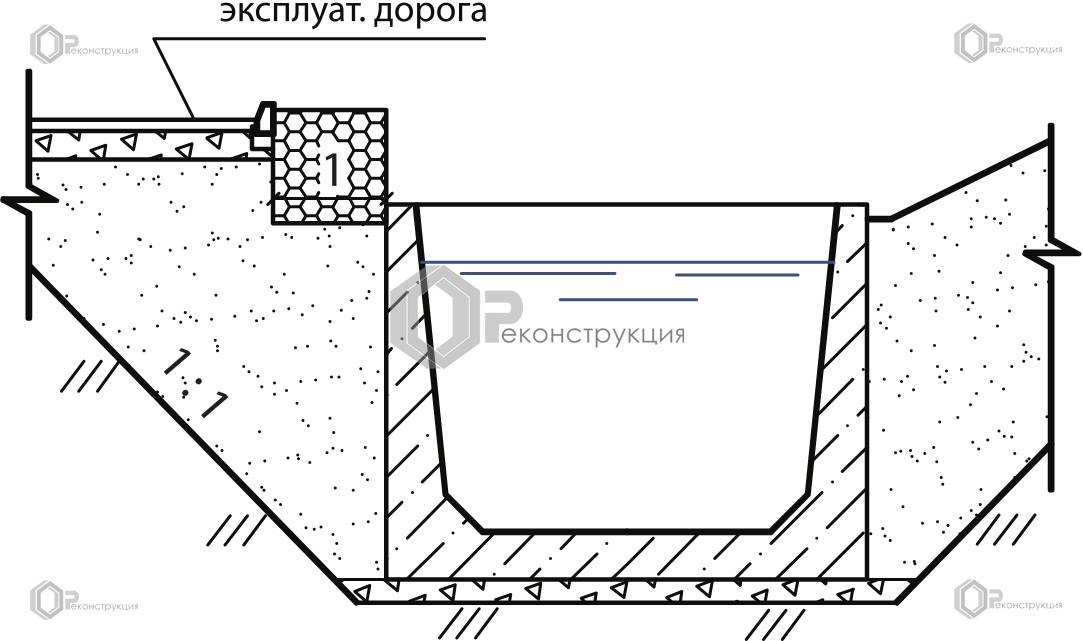

| Песколовка
|

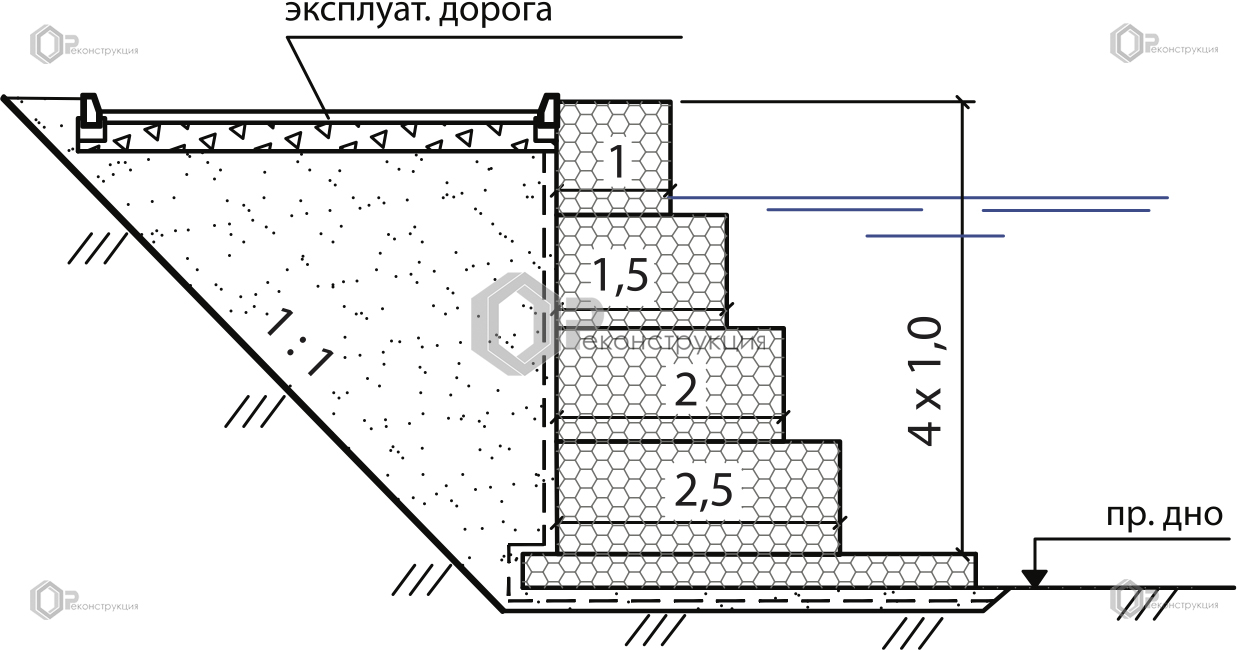

Берегоукрепление пруда-отстойника
|
 |
 |

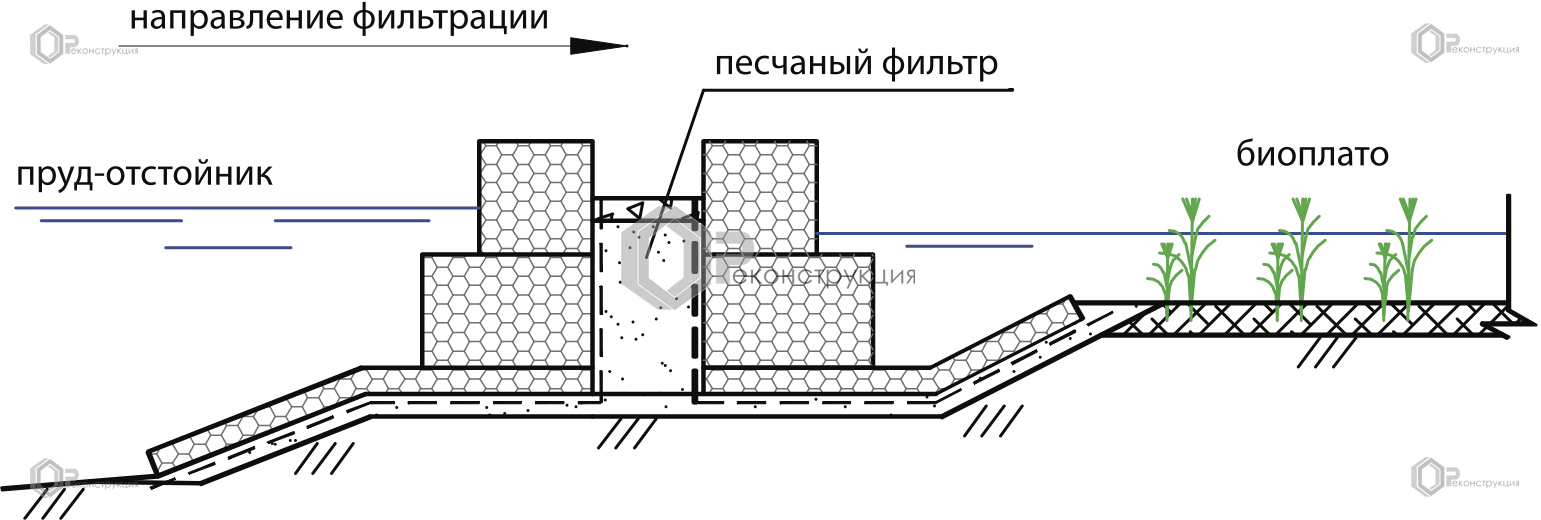

| Дамба с песчаным фильтром
|
|
 |
|

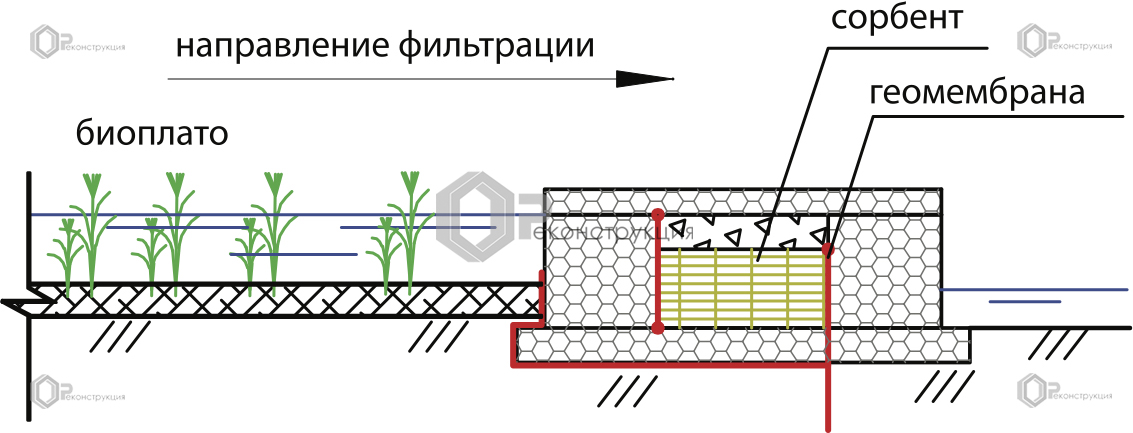

| Дамба с сорбентом
|
|
 |
|
Условные обозначения
|
коробчатые и матрацно-тюфячные габионы
|
|
железобетонные конструкции
|
|
песок
|
|
щебень
|
|
растительный грунт биоплато
|
|
геотекстиль
|
|
гидроизоляция
|
|
посадка растений-макрофитов
|
|
уровень воды
|
