по ГОСТ 51285-99 и ТУ 14-178-351-98 (габионнная сетка или сетка для габионов)
Сетка двойного кручения с шестиугольными ячейками:
Полотнища габионной сетки шириной до 4-х метров применяются для защиты от камнепадов автомобильных и железных дорог, используется также для накопления и стабилизации растительных грунтов на склонах гор, откосах.Сетка, зарастая травой, кустарником, деревьями образует крепкий покров, исключающий размыв склона.

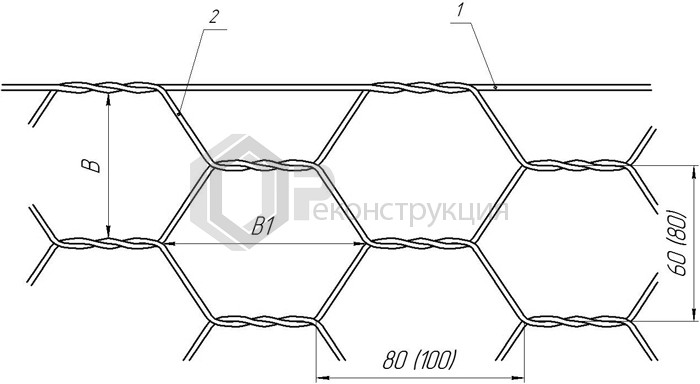

Схема ячеек сетки двойного кручения (габионная сетка или сетка для габионов)
1 - проволока кромки
2 - основная проволока
B - ширина ячейки
B1 - длина ячейки
Основные характеристики сетки двойного кручения (габионная сетка или сетка для габионов)
| Размер ячейки, B
|
Диаметр проволоки, мм | Размер диагонали ячейки B1, мм |
Ширина сетки, мм | Длина рулона, м | ||||
| Номин, мм
|
Пред. откл., %
|
Основной
|
Кромки
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
|
| 60
|
+18
-4 |
2.4
|
3.0
|
80
|
1000
2000 3000 4000 |
±60
|
50
100 |
+1
0 |
| 80
|
+16
-4 |
2.7
|
3.4
|
100 |
±80
|
|||
| 80
|
3.0
|
3.9
|
||||||
Дополнительные характеристики сетки двойного кручения (габионная сетка или сетка для габионов)
| Переменная разрываная нагрузка |
Предел прочности, кг/мм2 |
Плотность цинкового покрытия г/м2, не менее |
Удлинение, %
|
| Не менее 3500 кг
|
35-55
|
240-290
|
не менее 12
|
Благодаря высоким прочностным свойствам сетки двойного кручения, она может удерживать, направлять падение камней размером до 1 м.
Примеры применения сетки двойного кручения
-
Укрепление земляного полотна автодороги сеткой для габионов1/4
-

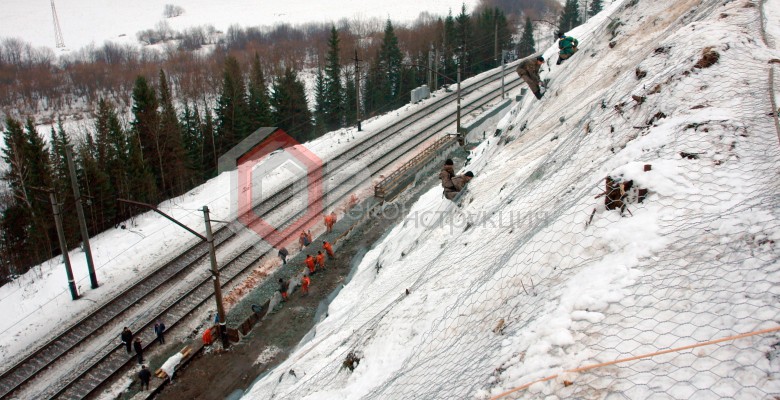

Укрепление склонов жд с помощью сетки для габионов2/4
-

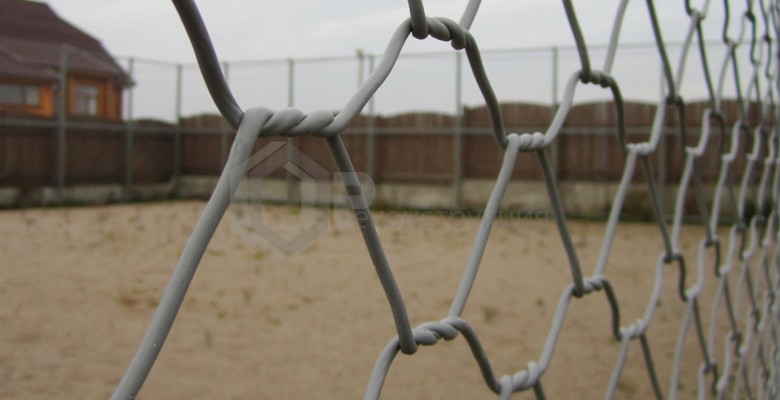

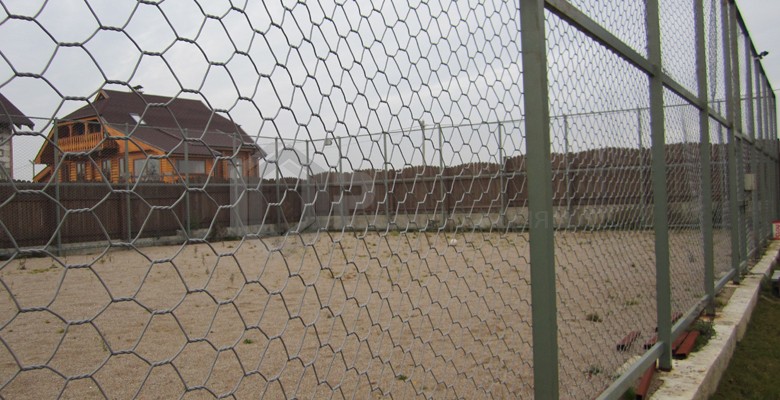

Пример забора с использованием габионной сетки3/4
-
Пример забора и сетки для габионов4/4
