ГНТ предназначены для создания быстровозводимых фортификационных сооружений (укреплений) для защиты личного состава, вооружений и техники, критический важной инфраструктуры от прямых и осколочных попаданий средств поражения. При ЧС техногенного или природного характера укрепления из ГНТ обеспечивают защиту населенных пунктов, зданий и сооружений.

Быстровозводимые фортификационные сооружения (укрепления) габионы насыпного типа (ГНТ) от производителя

ООО «Реконструкция» серийно в промышленных объемах производит быстровозводимые фортификационные укрепления – габионы насыпного типа (ГНТ). Данная продукция производится для нужд Минобороны России, Федеральной службы безопасности РФ, Росгвардии, ведомств по делам гражданской обороны и чрезвычайным ситуациям и других силовых структур а также промышленных предприятий. ООО «Реконструкция» является участником государственного оборонного заказа по 275-фз, казначейского сопровождения.

Что такое ГНТ

Габион насыпного типа – это быстровозводимая металло-тканевая конструкция, состоящая из сварных панелей, внутренней оболочки из геотекстиля и соединительных элементов креплений. Защитные сооружения из ГНТ легко развернуть в полевых условиях в кротчайшие сроки. После развертывания контейнеры заполняют грунтом – вручную или с помощью техники. Изделия относятся к фортификационным укреплениям промышленного изготовления. Внутрь каждой секции ГНТ установлена защитная оболочка из плотного геотекстиля. Она не позволяет грунту высыпаться и вымываться дождями. Геотекстиль – это негорючий экологичный материал из полиэфирных волокон.  Исходя их области применения ГНТ плотность геотекстиля для данной продукции должна быть не менее 400 г/м2.  ООО «Реконструкция» в своих изделиях применяет специализированный геотекстиль плотностью не менее 500 г/м2.

Где применяются ГНТ

Формируемые из ГНТ фортификационные укрепления обеспечивают защиту личного состава, техники и инфраструктуры от прямых и осколочных попаданий всех видов стрелкового оружия и гранатомётов, более тяжёлого вооружения. При ЧС техногенного или природного характера укрепления из ГНТ обеспечивают защиту населенных пунктов, критически важной промышленной инфраструктуры и территорий.

Области применения ГНТ:

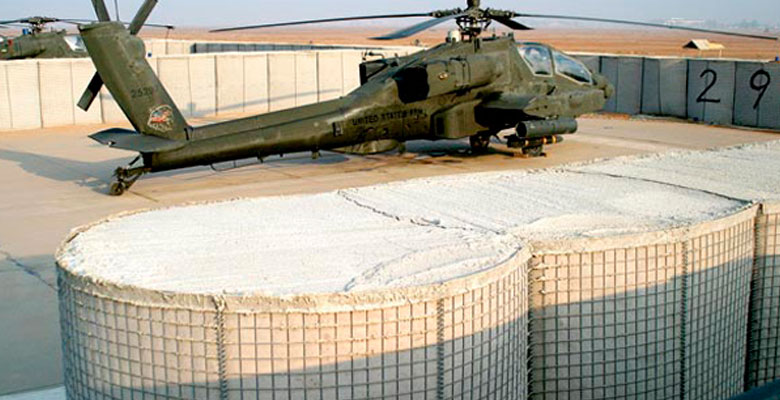

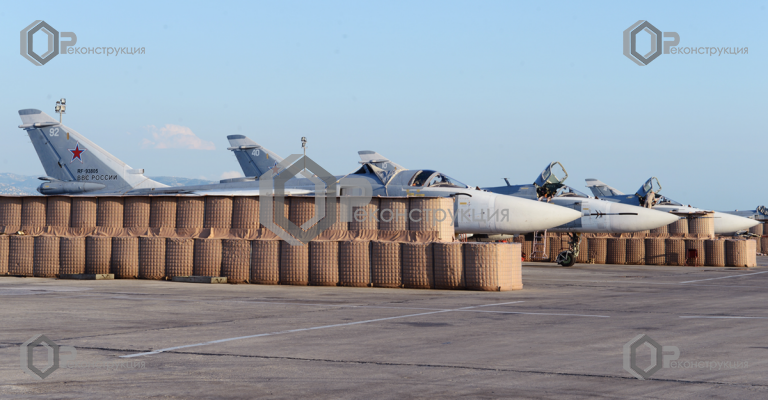

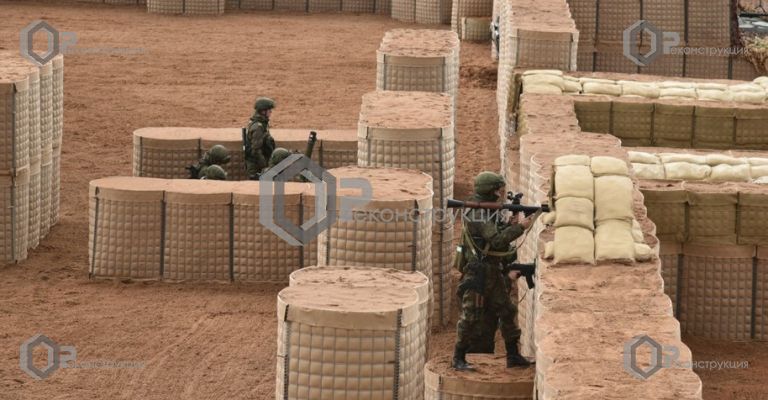

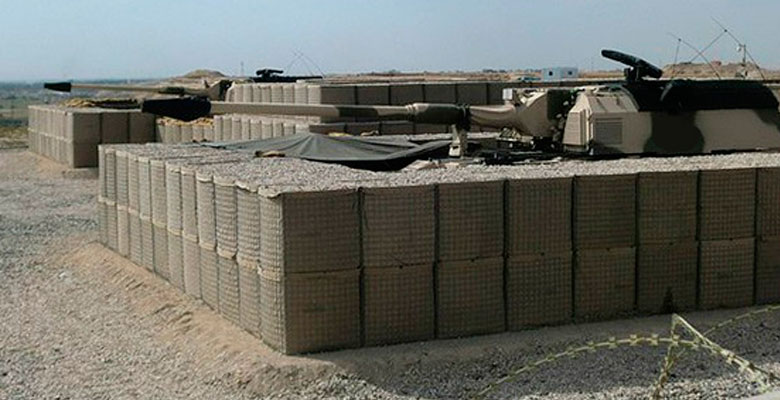

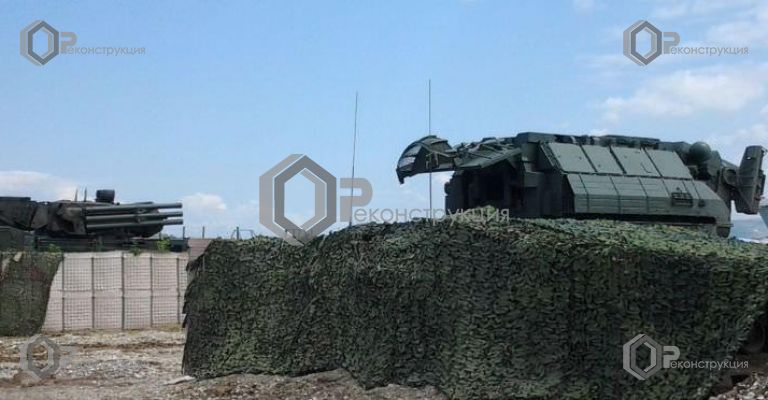

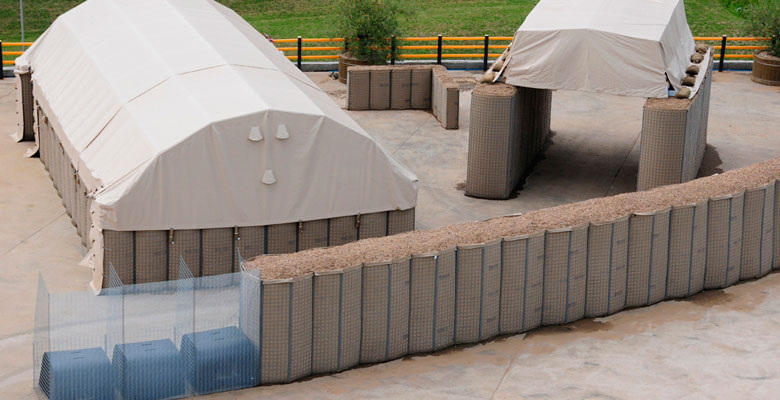

Защита личного состава, боевой техники, транспорта, складов

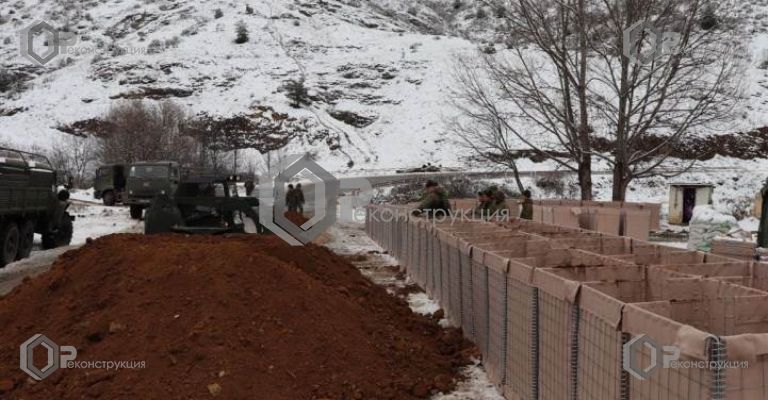

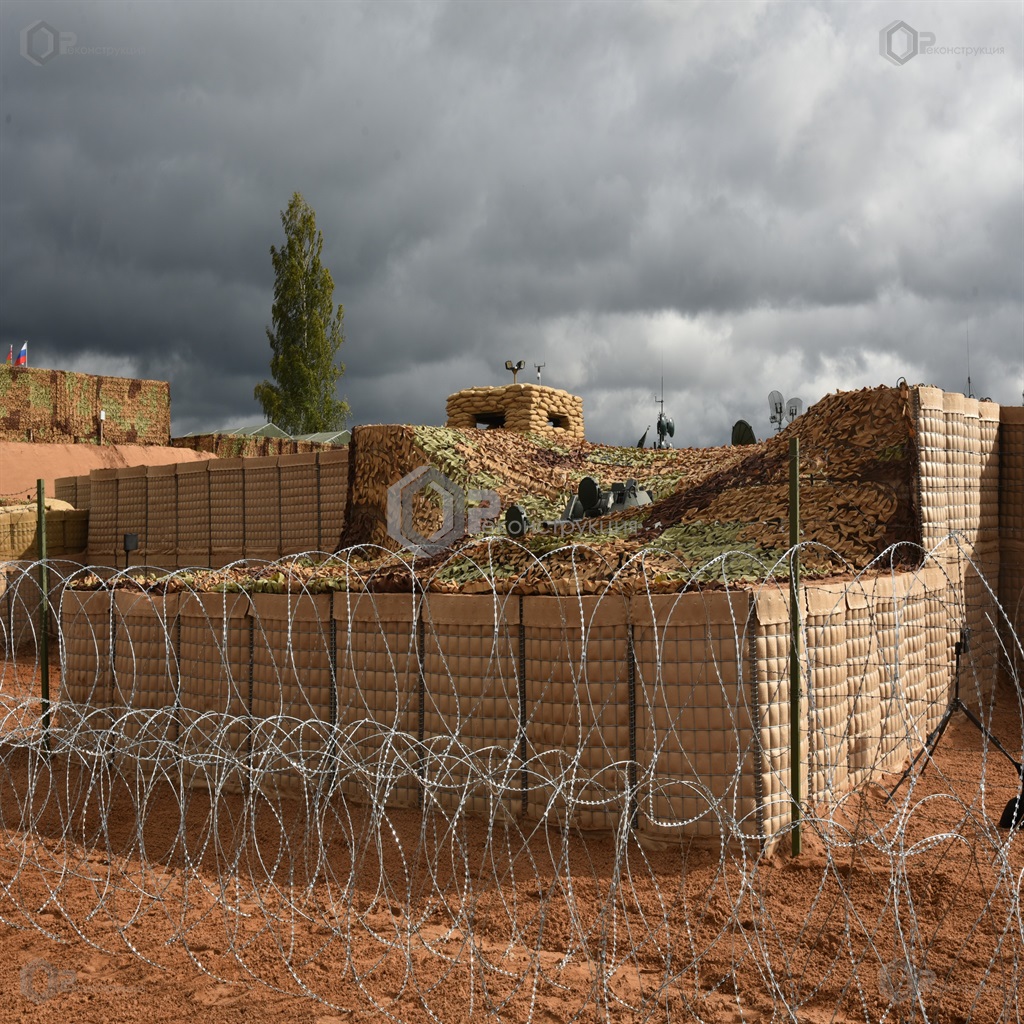

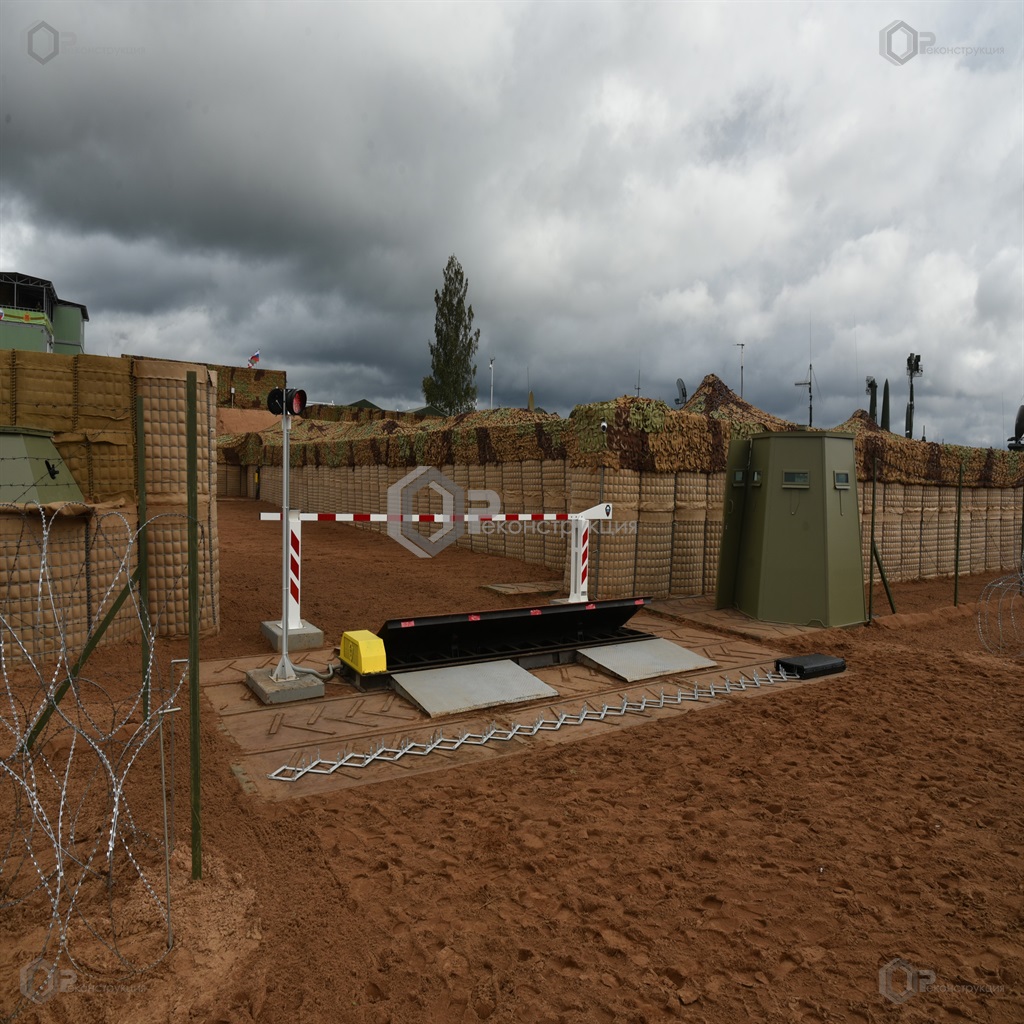

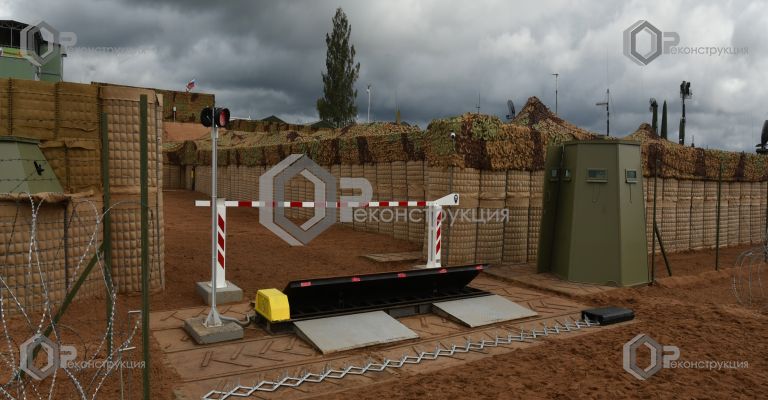

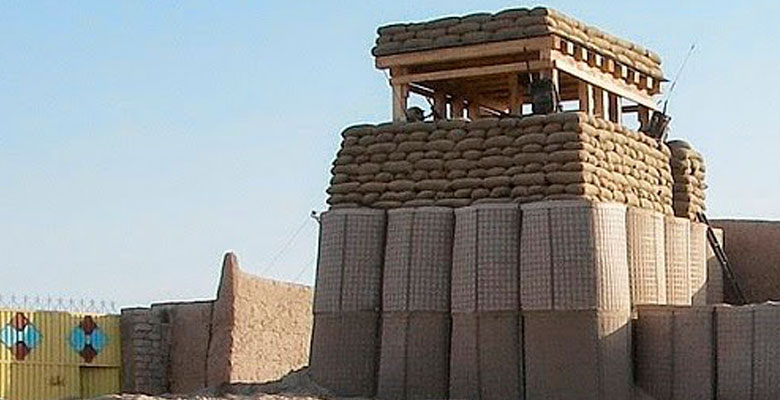

Защита военных частей, блокпостов, контрольно-пропускных пунктов

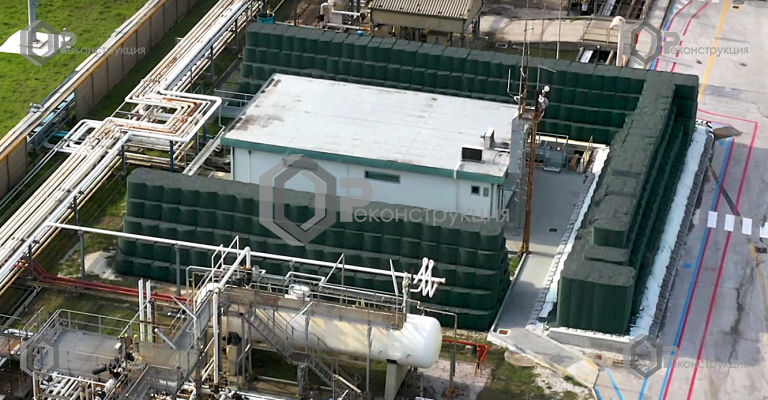

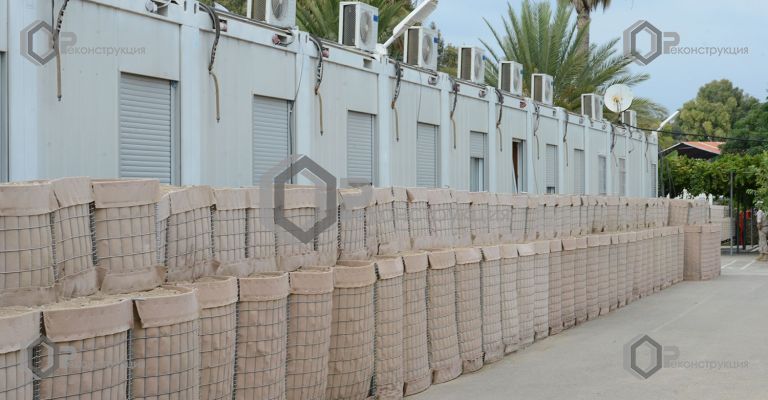

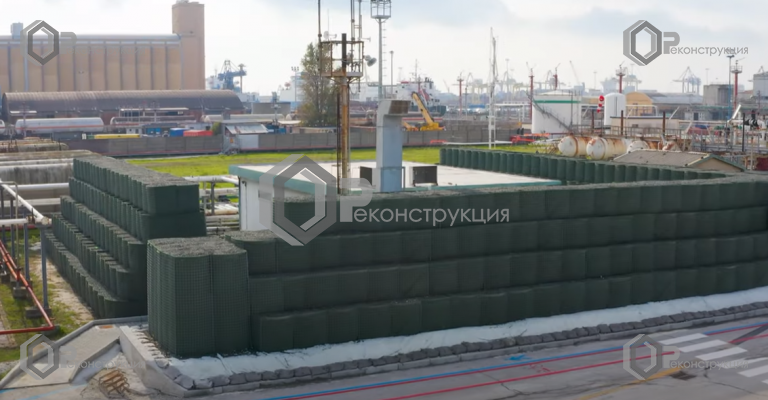

Защита критически важной инфраструктуры, объектов связи и энергетики

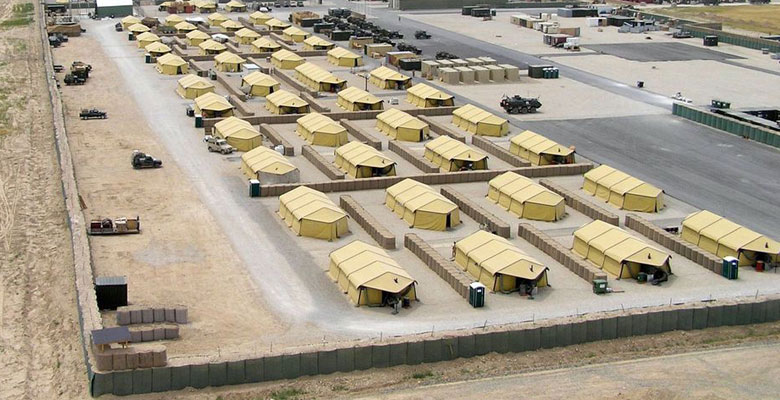

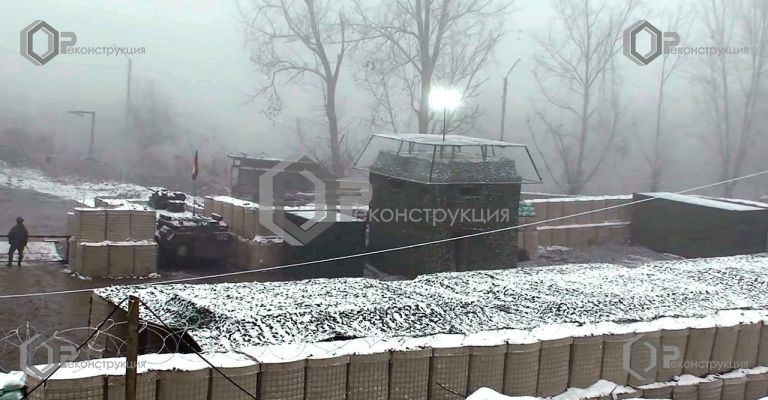

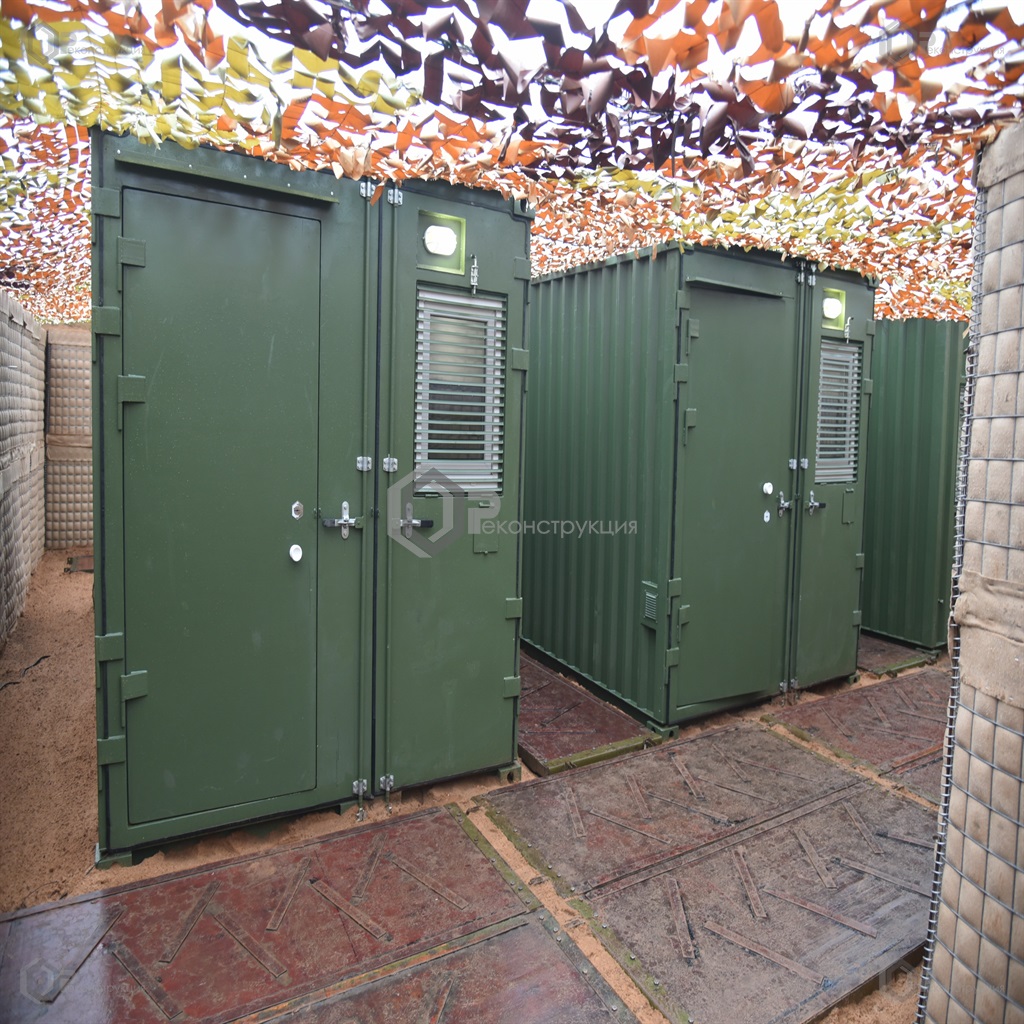

Защита пунктов временной дислокации войск

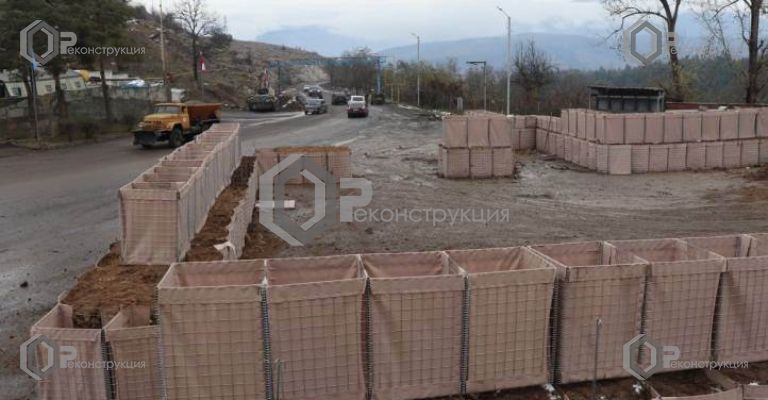

Защита объектов от несанкционированного продвижения транспорта, террористических атак

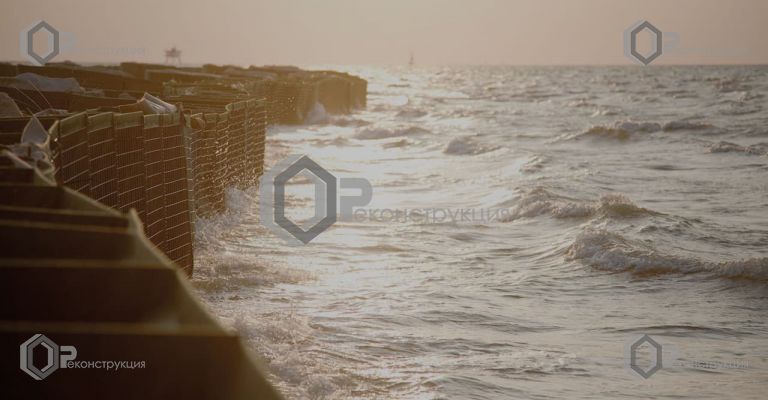

Противопаводковая защита, возведение дамб и барьеров

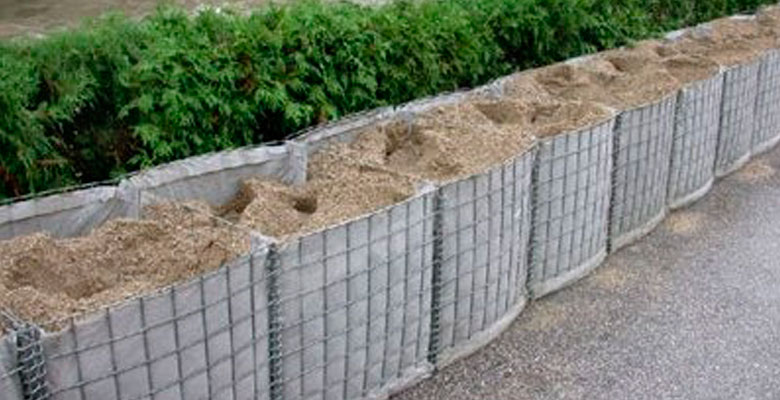

Возведение защитных преград в случае ЧС техногенного или природного характера

Противопожарная защита населенных пунктов и лесных массивов путем возведения барьеров, предотвращающих распространение огня

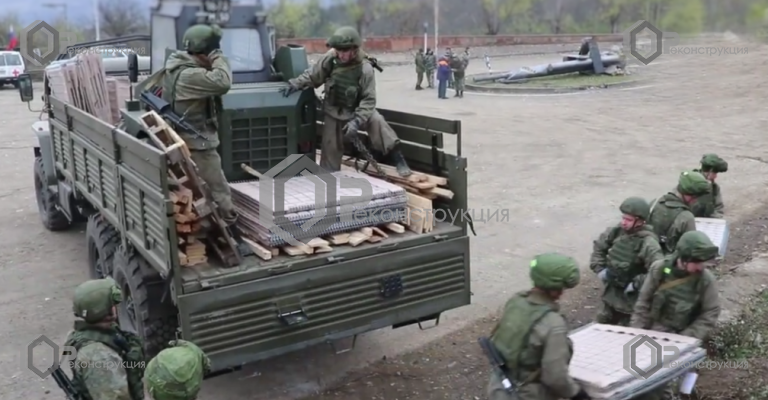

В разобранном виде габионы насыпного типа компактны, удобны при транспортировке. Доставить на место развёртывания их можно любым транспортом, в том числе авиационным.

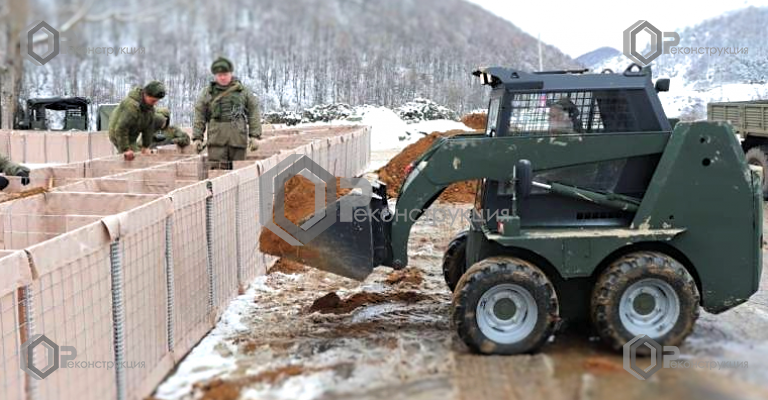

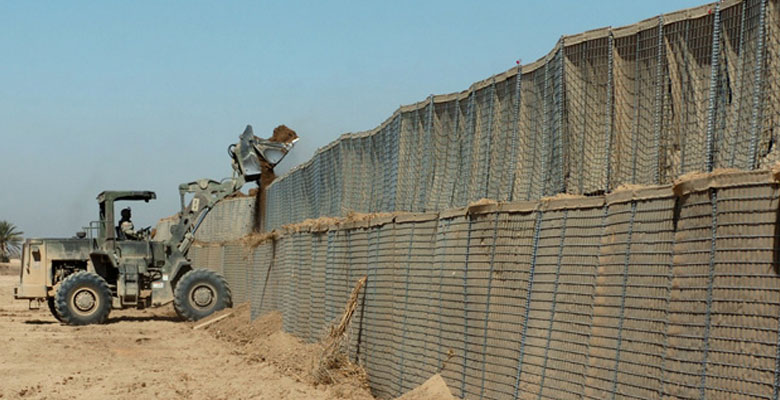

На месте допустимо заполнять ГНТ любым грунтом, который есть в непосредственной  близости от места монтажа, например: песком, камнями, суспесью, гравием

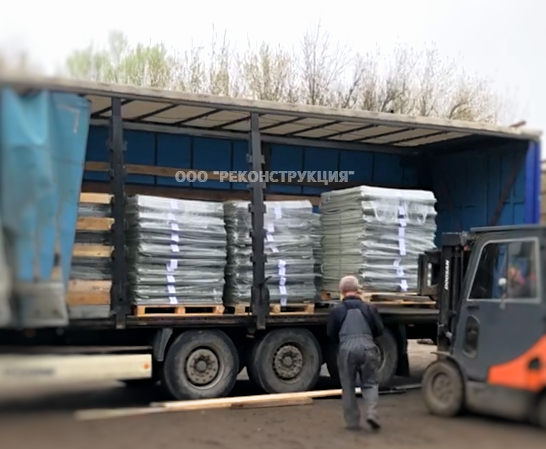

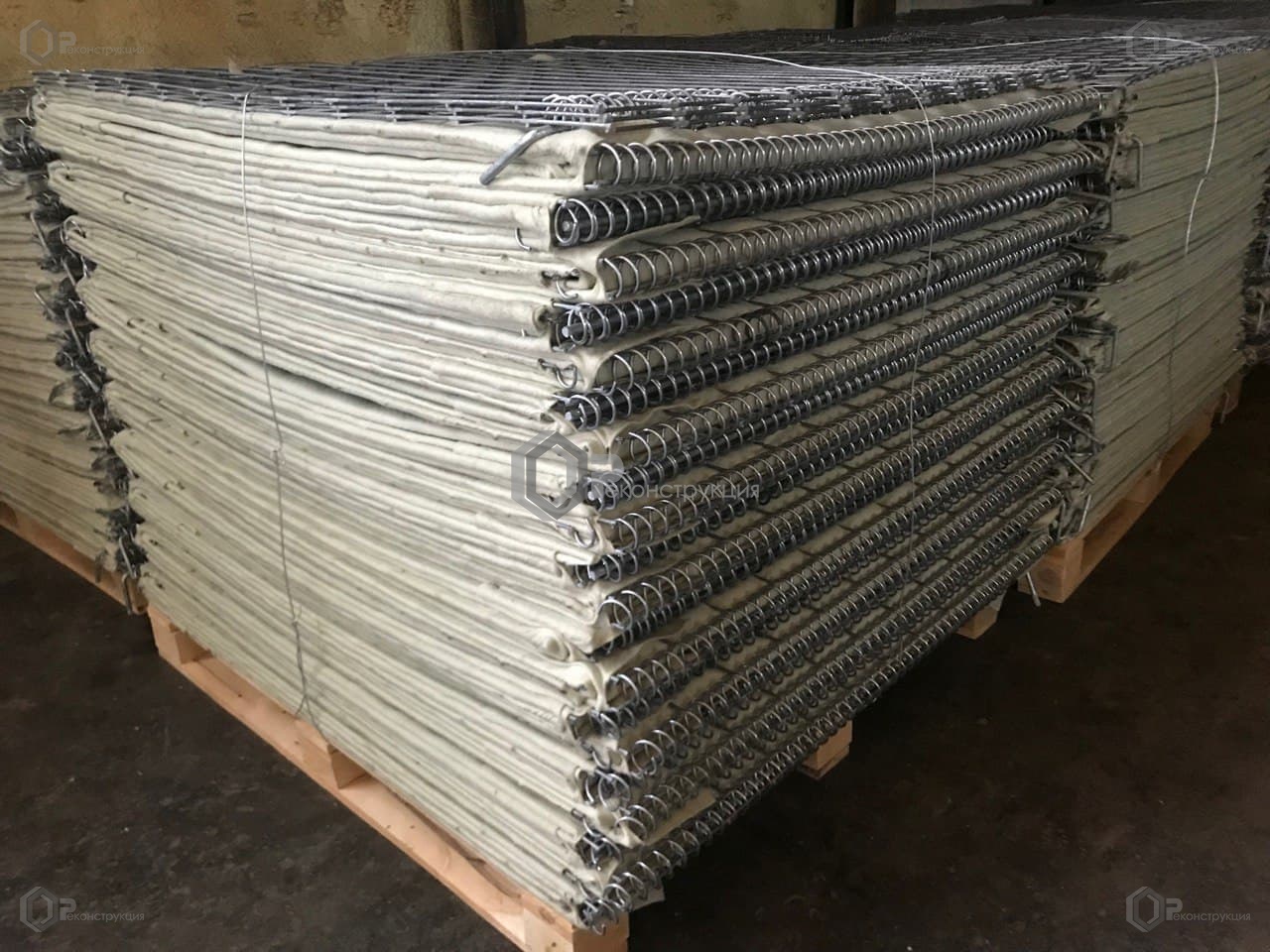

Габионы насыпного типа мы поставляем с завода в упакованном виде на поддонах вместе с комплектующими для сборки и запчастями. Упаковки опломбированы заводскими пломбами.

Специализированное габионное производство позволило ООО «Реконструкция» наладить серийный выпуск фортификационных быстровозводимых габионов насыпного типа (далее - ГНТ) в различных исполнениях в промышленных объемах, в том числе соответствующих ТТХ модификаций «Малогабаритный габион насыпного типа ГНТ-1» и «Габион механизированного заполнения ГНТ-2», активно применяемых Минобороны РФ, ФСБ, Росгвардией  и другими силовыми структурами, а также службами ГО и ЧС.

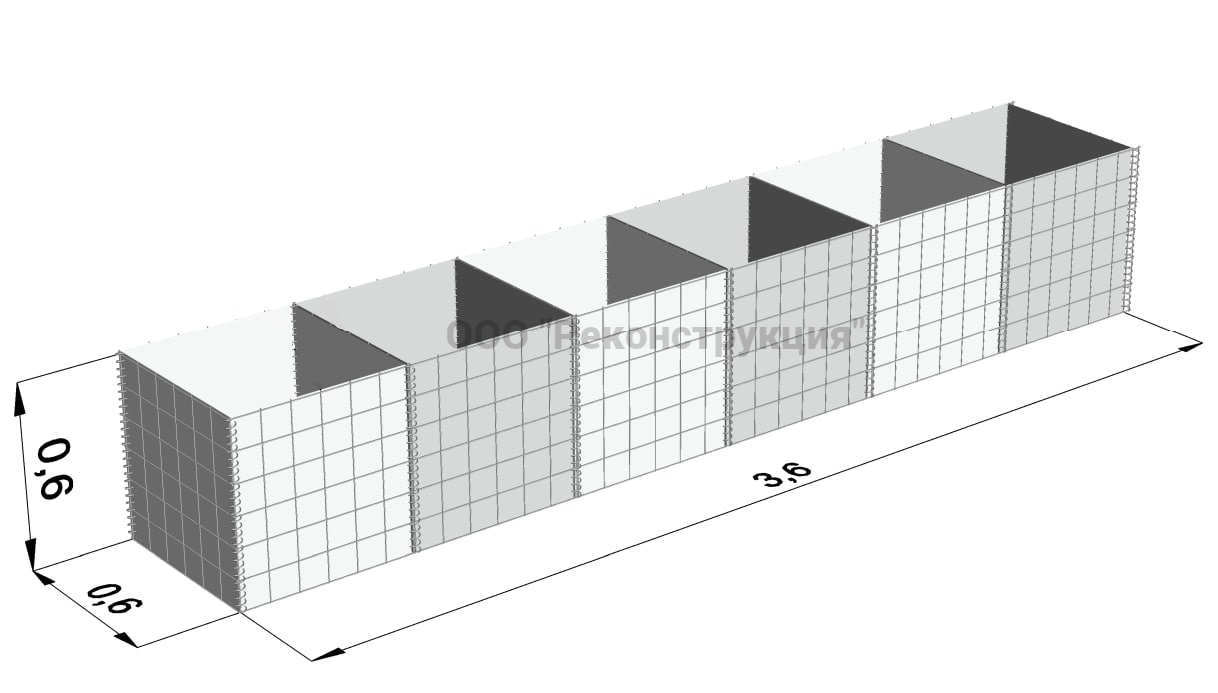

Малогабаритный габион насыпного типа ГНТ-1

ГНТ-1 выполняются из стальных сетчатых рам сварной конструкции, сваренных контактным способом из оцинкованной проволоки и шарнирно соединенных между собой спиральными элементами и монтажными штырями.

Благодаря специализированной под габионы сварочной линии цинк в узлах соединения ячеек заплавлен, а не прожжён, что в сочетании с применением специальной оцинкованной проволоки обеспечивает максимальную прочность, устойчивость к коррозии и долговечность изделия.

С внутренней стороны, по периметру ГНТ-1, закрепляется защитная тканевая оболочка, выполненная из полотна нетканого иглопробивного термокаландртрованного, состоящего из полиэфирных волокон (геотекстиль), плотностью не менее 500 г/м2

 Количество секций – 6. Все секции ГНТ-1 могут открываться для удобной выемки грунта при демонтаже


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГНТ-1

Наименование показателей

Единица измерения

Величина

Габаритные размеры в развернутом положении:



  Длина

м

3,6

  Ширина

м

0,6

  Высота

  Макс. масса в сборе с геотекситем

м

кг

0,6

31

  Размер ячейки

мм

100x100

  Диаметр оцинкованной проволоки

мм

4

Наружные размеры после заполнения грунтом:



  Длина

м

3,8

  Ширина

м

0,8

  Высота

м

0,6

Расчет на развертывание (сборку), заполнение грунтом и на разборку

чел.

2

Время на развертывание (сборку) вручную

мин

2-3

Время на заполнение грунтом-средствами механизации (вручную)

мин

6(35)

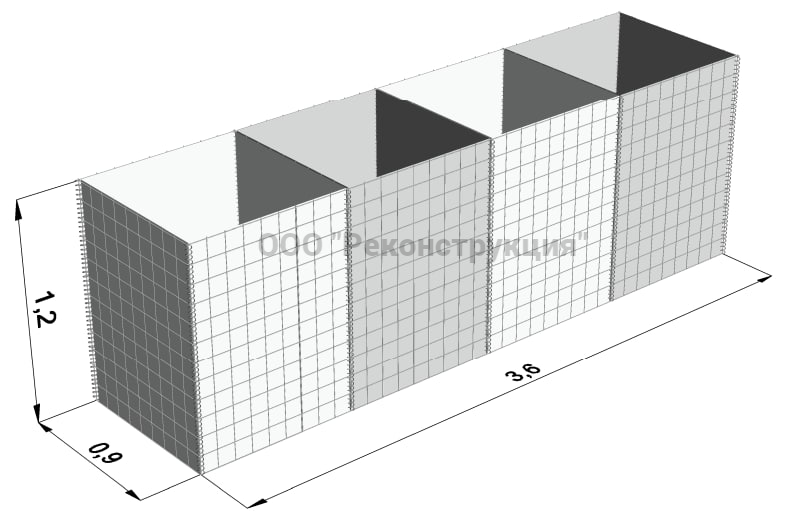

Габион механизированного заполнения ГНТ-2

ГНТ-2 выполняются из стальных сетчатых рам сварной конструкции, сваренных контактным способом из оцинкованной проволоки и шарнирно соединенных между собой спиральными элементами и монтажными штырями.

Благодаря специализированной под габионы сварочной линии цинк в узлах соединения ячеек заплавлен, а не прожжён, что в сочетании с применением специальной оцинкованной проволоки обеспечивает максимальную прочность, устойчивость к коррозии и долговечность изделия.

С внутренней стороны, по периметру ГНТ-2, закрепляется защитная тканевая оболочка, выполненная из полотна нетканого иглопробивного термокаландртрованного, состоящего из полиэфирных волокон (геотекстиль), плотностью не менее 500 г/м2

Количество секций – 4. Все секции ГНТ-2 могут открываться для удобной выемки грунта при демонтаже


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГНТ-2

Наименование показателей

Единица изм.

Величина

Габаритные размеры в развернутом положении:



  Длина

м

3,6

  Ширина

м

0,9

  Высота

  Макс. масса в сборе с геотекситем

м

кг

1,2

54

  Размер ячейки

мм

100x100

  Диаметр оцинкованной проволоки

мм

4

Габаритные размеры в транспортном положении:



  Длина

м

0,9

  Ширина

м

1,2

  Высота

м

0,2

Наружные размеры после заполнения грунтом:



  Длина

м

3,8

  Ширина

м

1,1

  Высота

м

1,2

Расчет на развертывание (сборку), заполнение грунтом и на разборку

чел.

2

Время на развертывание (сборку) вручную

мин

3-4

Время на заполнение грунтом-средствами механизации (вручную)

мин

6-7(105)


В качестве сырья используется специальная габионная проволока таких проверенных отечественных производителей как ОАО «Северсталь-Метиз».

Система менеджмента качества ООО «Реконструкция» сертифицирована на соответствии требованиям ГОСТ Р ИСО 9001-2015 и ГОСТ РВ 0015-002-2020 применительно к разработке, производству и реализации продукции ВВТ по классу ЕКПС 5411 (фортификационные сооружения промышленного изготовления для оборудования позиций войск).

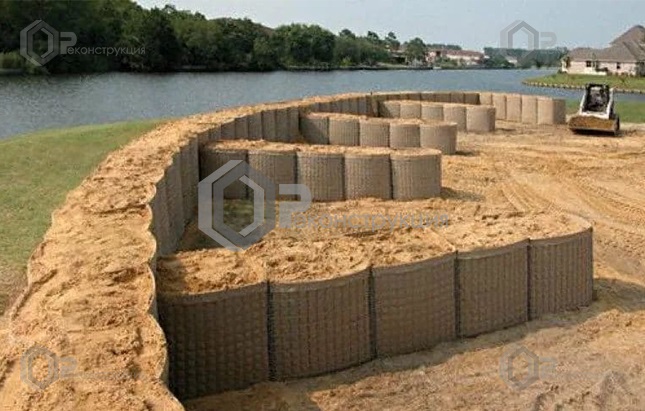

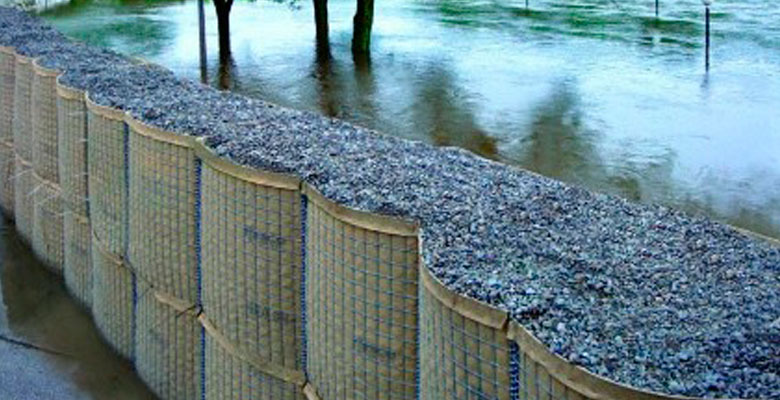

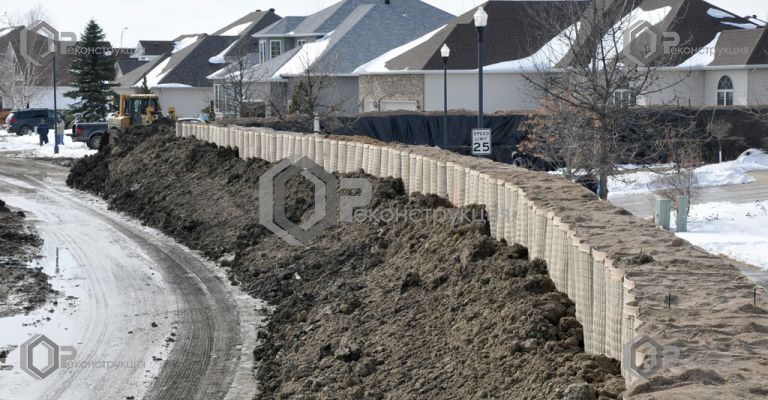

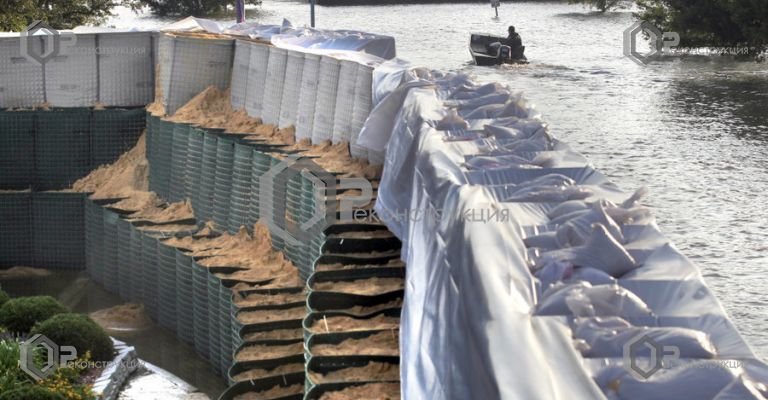

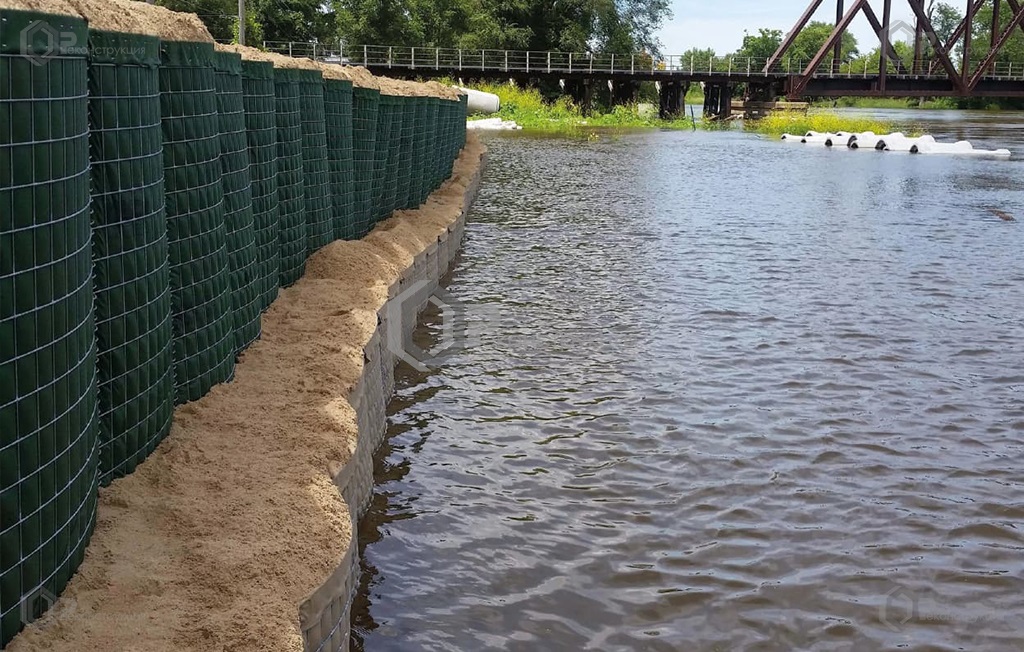

Возведение защитных дамб из габионов насыпного типа при наводнениях

ГНТ в больших объемах могут использоваться для устройства сооружений (укреплений) при решении задач по защите от наводнения важных военных, государственных и других объектов в период весенней распутицы, при разливах рек, разрушении плотин и стихийных бедствиях, вызванных ливневыми дождями.

У нас вы сможете заказать быстровозводимые конструкции, которые помогут взять под контроль огонь и воду, защитить людей и здания в чрезвычайных обстоятельствах. К примеру, многорядная стенка из ГНТ, поставленных в два яруса, способна удерживать напор воды высотой до полутора метров.

Сборно-разборные габионы подходят для применения в сложных природных условиях: в горах, в пустынно-степных районах, на территориях с высоким уровнем грунтовых вод, в зимнее время.

Наши габионы мы защищаем антикоррозийным покрытием с высоким содержанием цинка. Поэтому конструкции рассчитаны на многолетнюю эксплуатацию. Хранение на складах тоже не принесёт изделиям вреда.

Решения взяты из Альбома «Расчеты по применению габионов насыпного типа для устройства защитных дамб при наводнениях» Национального Центра Управления Обороной Российской Федерации.

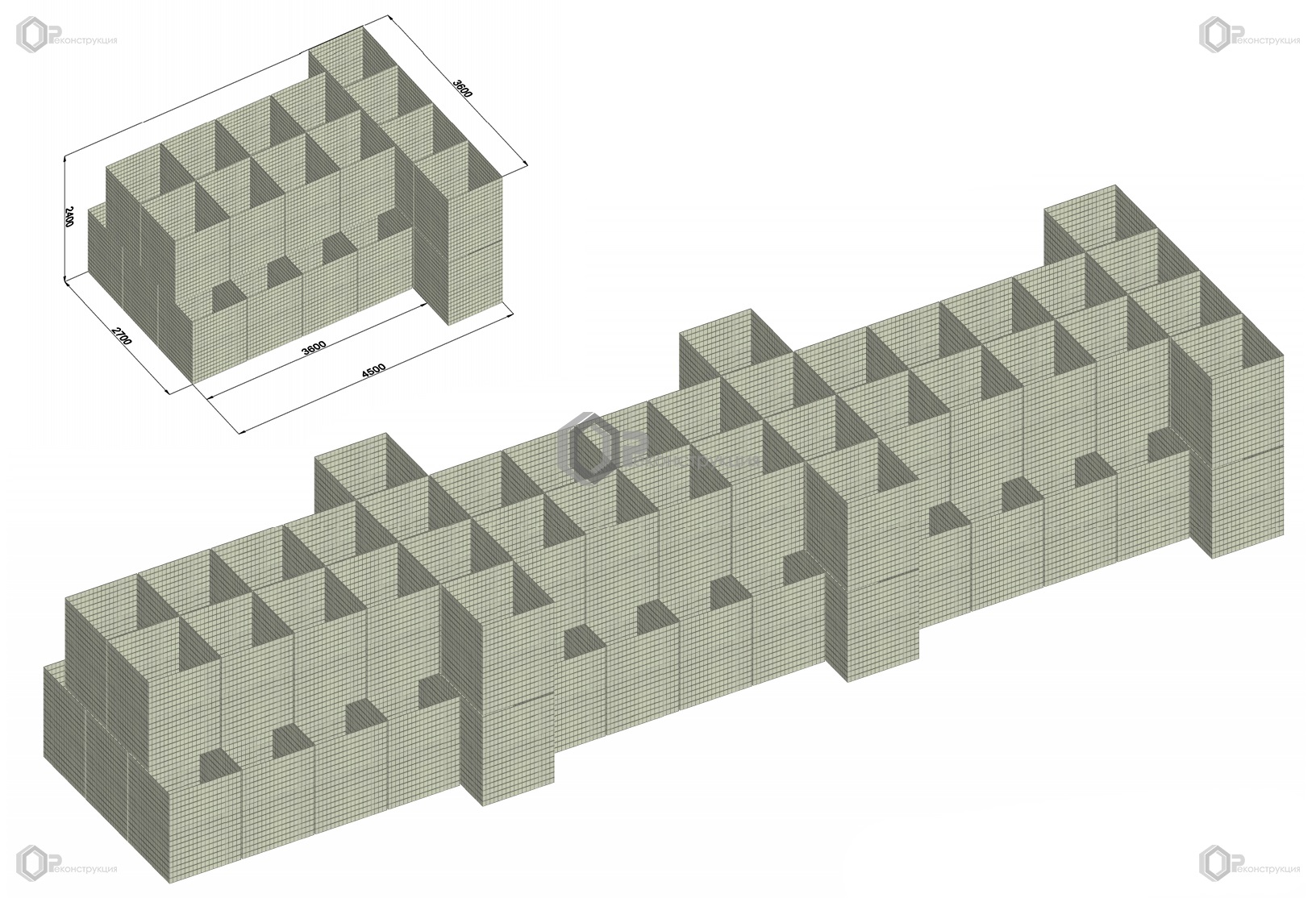

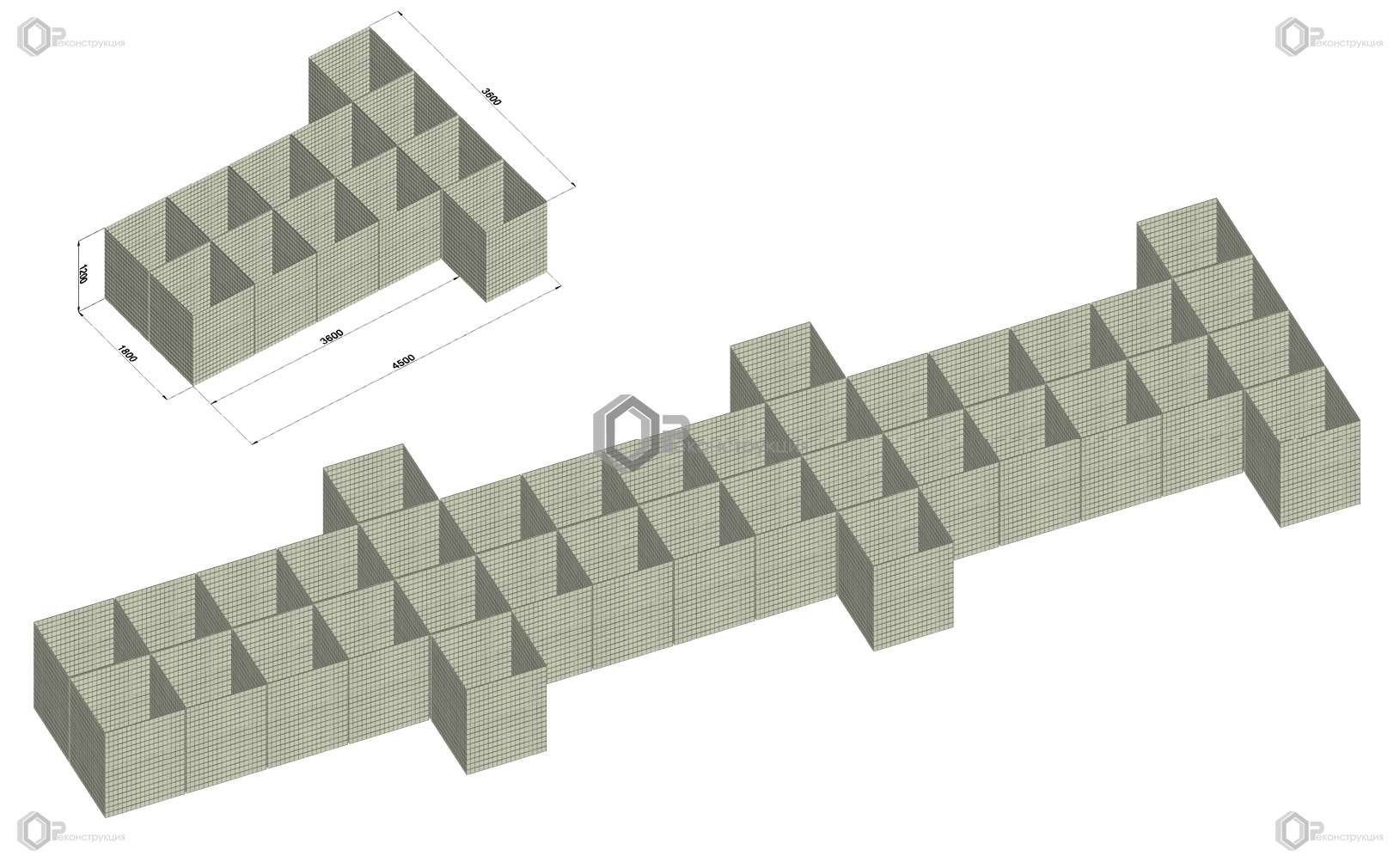

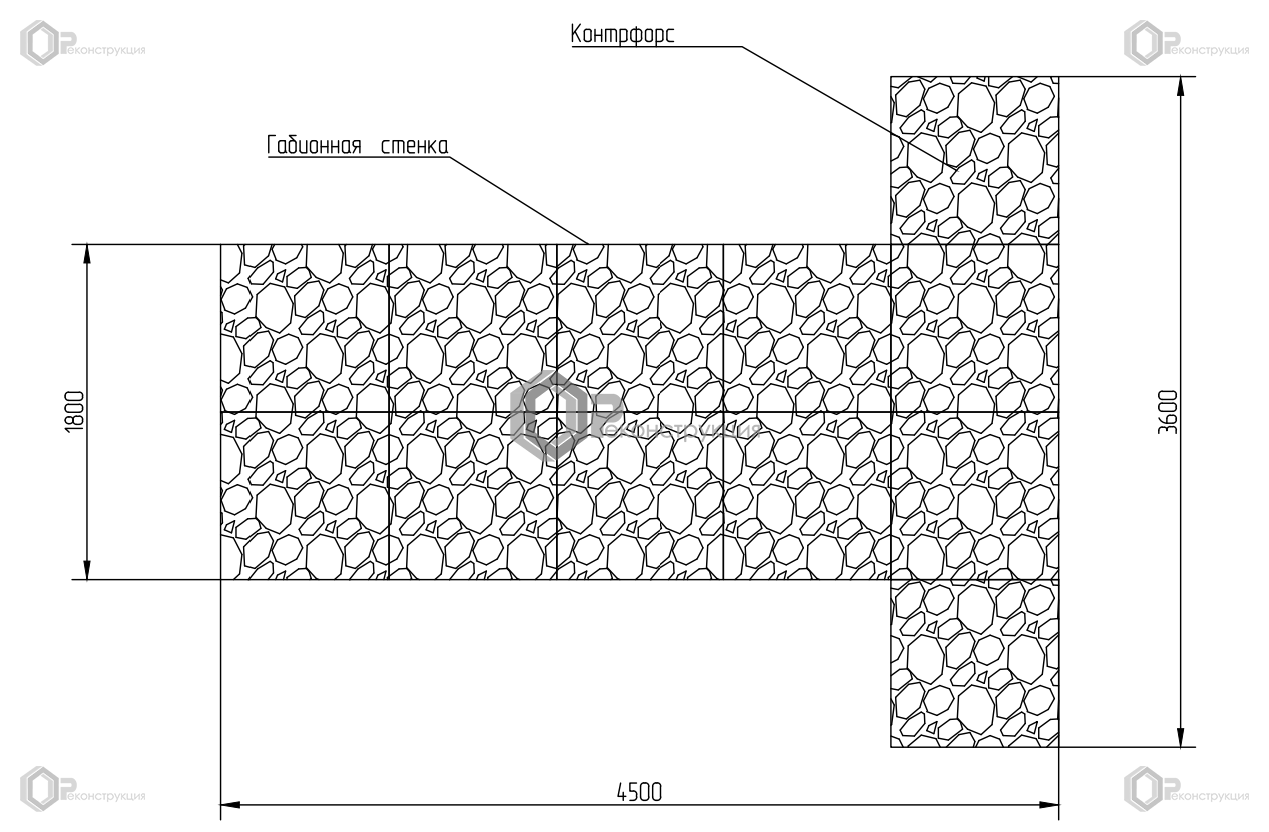

При разработке вариантов устройства защитной дамбы приняты следующие принципы: использование типовой конструкции габионов; принцип использования контрфорсов для устройства передней линии дамбы; принцип наращивания конструктивных элементов дамбы по мере подъема уровня воды. В качестве типовой конструкции дамбы принято модульная система расстановки габионов. Модуль представляет собой Т - образную конструкцию состоящую из двух взаимно перпендикулярно расположенных рядов габионов, один из которых выполняет роль контрфорса

ТЕХНИЧЕСКОЕ. РЕШЕНИЕ

на устройство временной дамбы из габионов насыпного типа (высота воды 1 метр)

Расчет материальных средств

Наименование Кол-во
На 100 м дамбы
ГНТ-2, к-тов
66
Щебень, м3 132
Песок, м3 132
Полиэтиленовая пленка, м2 352
Время на возведение, ч 11
На 1000 м
ГНТ-2,к-тов 660
Щебень, м3 1332
Песок, м3 1332
Полиэтиленовая пленка, м2 3552
Время на возведение, ч 111


ТЕХНИЧЕСКОЕ. РЕШЕНИЕ
на устройство временной дамбы из габионов насыпного типа (высота воды до 2 метров)

Расчет материальных средств

Наименование Кол-во
На 100 м дамбы
ГНТ-2, к-тов
154
Щебень, м3 264
Песок, м3 352
Полиэтиленовая пленка, м2 451
Время на возведение, ч 22
На 1000 м
ГНТ-2,к-тов 1554
Щебень, м3 2664
Песок, м3 3552
Полиэтиленовая пленка, м2 4551
Время на возведение, ч 222

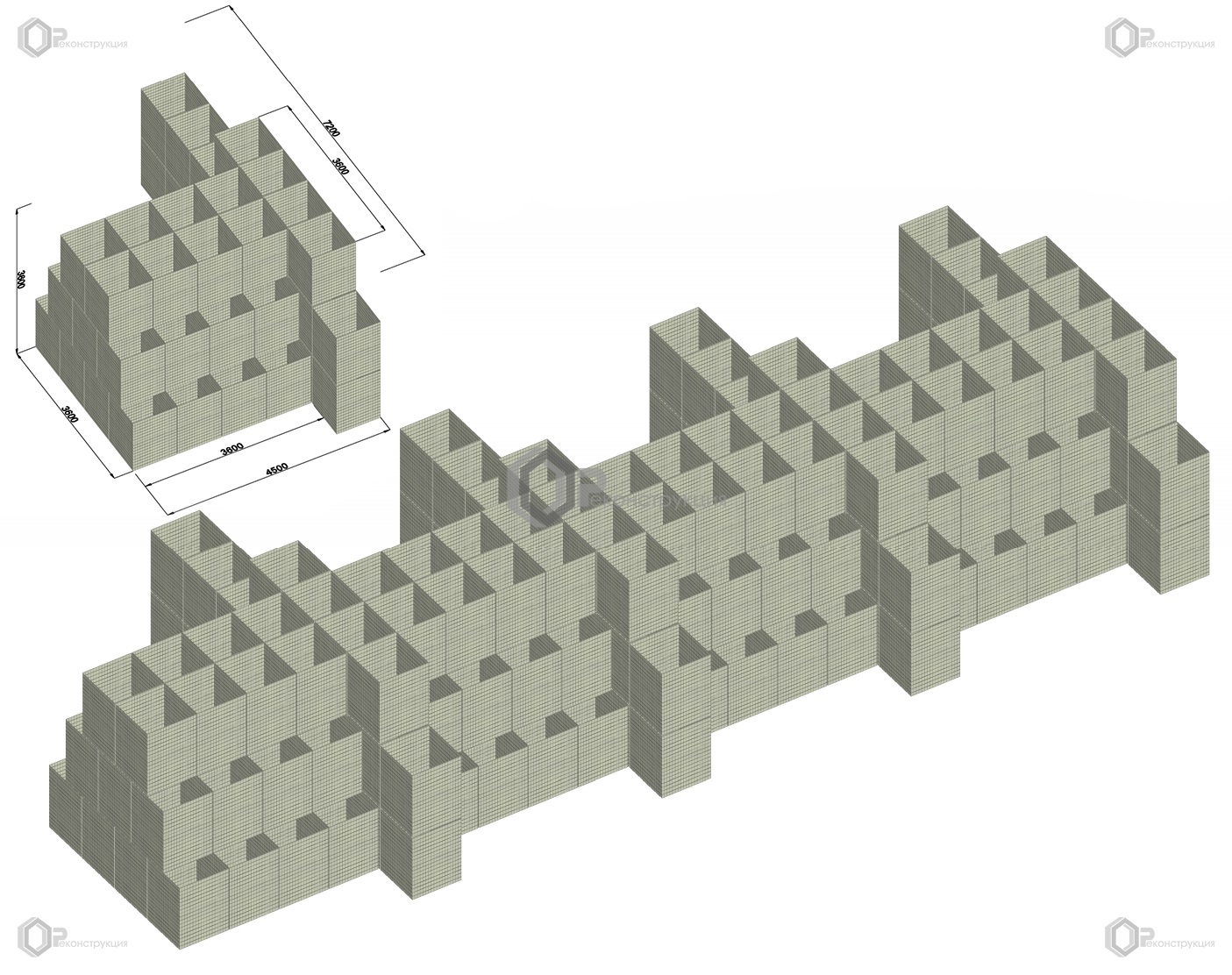

ТЕХНИЧЕСКОЕ. РЕШЕНИЕ
на устройство временной дамбы из габионов насыпного типа (высота воды до 3 метров)

Расчет материальных средств

Наименование Кол-во
На 100 м дамбы
ГНТ-2, к-тов
308
Щебень, м3 528
Песок, м3 704
Полиэтиленовая пленка, м2 550
Время на возведение, ч 44
На 1000 м
ГНТ-2,к-тов 3108
Щебень, м3 5328
Песок, м3 7104
Полиэтиленовая пленка, м2 5550
Время на возведение, ч 444

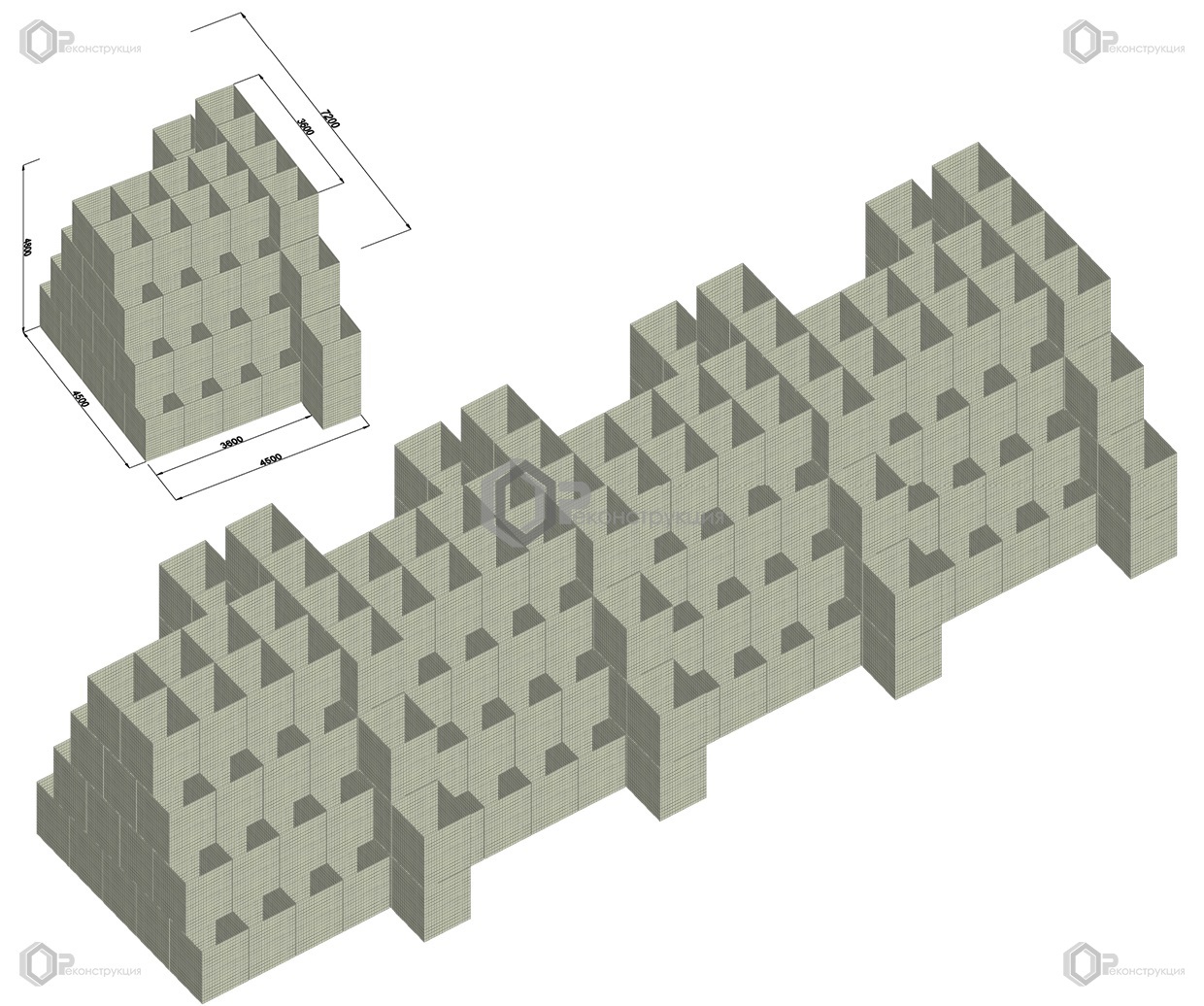

ТЕХНИЧЕСКОЕ. РЕШЕНИЕ
на устройство временной дамбы из габионов насыпного типа (высота воды до 4 метров)

Расчет материальных средств

Наименование Кол-во
На 100 м дамбы
ГНТ-2, к-тов
462
Щебень, м3 616
Песок, м3 1232
Полиэтиленовая пленка, м2 660
Время на возведение, ч 88
На 1000 м
ГНТ-2,к-тов 4662
Щебень, м3 6216
Песок, м3 12432
Полиэтиленовая пленка, м2 6600
Время на возведение, ч 888

ТЕХНИЧЕСКОЕ. РЕШЕНИЕ
на устройство временной дамбы из габионов насыпного типа (высота воды до 5 метров)

Расчет материальных средств

Наименование Кол-во
На 100 м дамбы
ГНТ-2, к-тов
616
Щебень, м3 704
Песок, м3 1760
Полиэтиленовая пленка, м2 748
Время на возведение, ч 176
На 1000 м
ГНТ-2,к-тов 6216
Щебень, м3 7104
Песок, м3 17760
Полиэтиленовая пленка, м2 7548
Время на возведение, ч 1776

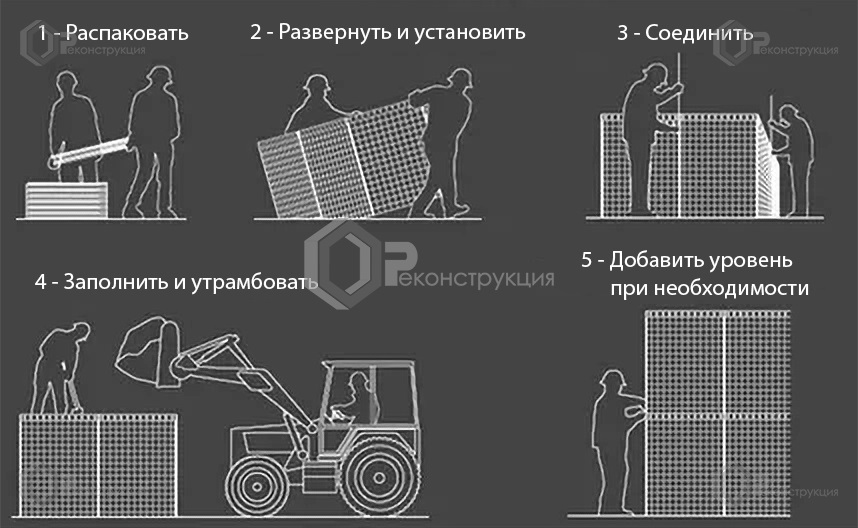

Как происходит сборка


ГНТ – изделия, которые предназначены для многоразового использования. Их можно монтировать, разбирать, перевозить в другое место и собирать вновь.

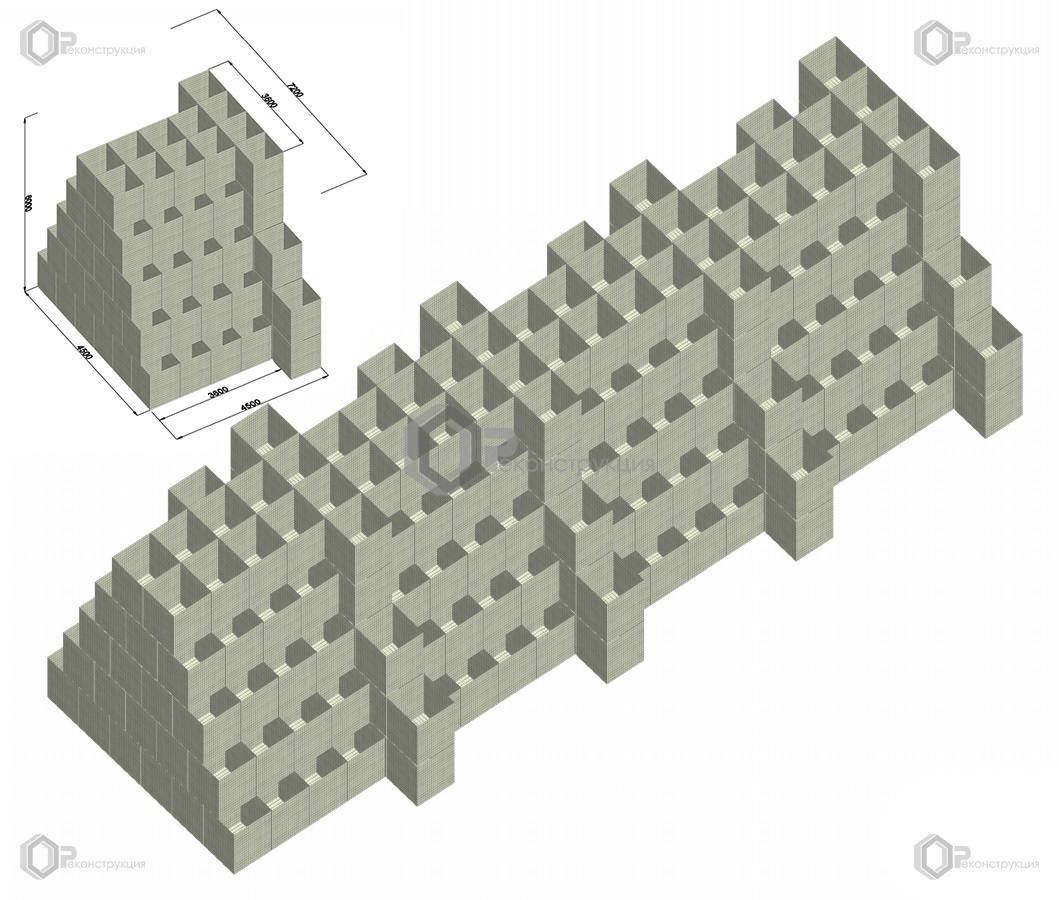

Устанавливать ГНТ следует таким образом, чтобы они образовывали защитные стены высотой от одного до пяти ярусов - исходя из практических рекомендаций применения. По длине и ширине габионы соединяют при помощи штырей (поставляются в комплекте).

Благодаря шарнирным соединениям рам ГНТ можно компактно уложить в пачки для переноса и транспортировки. Закрепить их удобно двумя скрутками из оцинкованной проволоки.

Такие проволочные скрутки пригодятся и в дальнейшем. Ими можно дополнительно скреплять габионы между собой при монтаже или укреплять повреждённые участки каркаса.

Надёжные отечественные ГНТ сделаны в «Реконструкции»


Чтобы запросить подробную информацию о нашей продукции и обсудить порядок поставок, свяжитесь с нами по следующим контактам:

Телефон: +7 (495) 664-26-90
