и ТУ 1275-001-60549200-2012
Габионы, коробчатый габион:

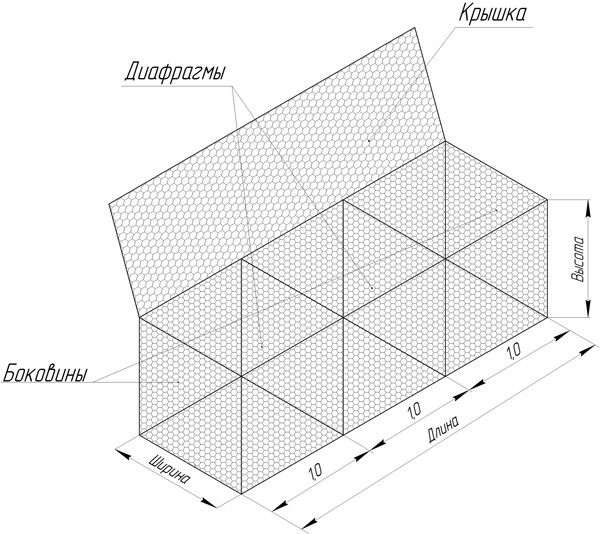

Габион коробчатый оцинкованный представляет собой объемную конструкцию, изготовленную из стальной сетки с шестиугольными ячейками.
За счет двойного кручения сетки обеспечивается прочность, целостность и равномерность распределения нагрузок. Проволока, используемая для кромок конструкций, имеет больший диаметр.
Проволока сетки имеет плотное цинковое покрытие, которое наносится с глубокой адгезией. Минимальная масса цинка на единицу площади поверхности составляет, в зависимости от диаметра используемой проволоки, от 230 до 285 г/м2.
Конструкция разделена при помощи установленных внутри диафрагм, на секции, с шагом в 1 метр.
Основные размеры коробчатых габионов *
| Пример обозначения
|
Размер ячейки
|
Диаметр проволоки (мм)
|
| ГИ-К-2х1х0.5
|
С60 (6 х 8 см)
С80 (8 х 10 см) |
2.2 - 4.0
|
| ГИ-К-2х1х1
|
С60 (6 х 8 см)
С80 (8 х 10 см) |
2.2 - 4.0
|
| ГИ-К-3х1х0.5
|
С60 (6 х 8 см)
С80 (8 х 10 см) |
2.2 - 4.0
|
| ГИ-К-3х1х1
|
С60 (6 х 8 см)
С80 (8 х 10 см) |
2.2 - 4.0
|
| ГИ-К-4х1х0.5
|
С60 (6 х 8 см)
С80 (8 х 10 см) |
2.2 - 4.0
|
| ГИ-К-4х1х1
|
С60 (6 х 8 см)
С80 (8 х 10 см) |
2.2 - 4.0
|
* - по согласованию с Вами мы изготовим любые конструкции в соответствии с ГОСТ Р 52132-2003 и ТУ 1275-001-60549200-2012.
Виды покрытия
** - сплав цинка с алюминием и мешметаллом
*** - сплав цинка с алюминием и мешметаллом и полимером
Примеры применения
-

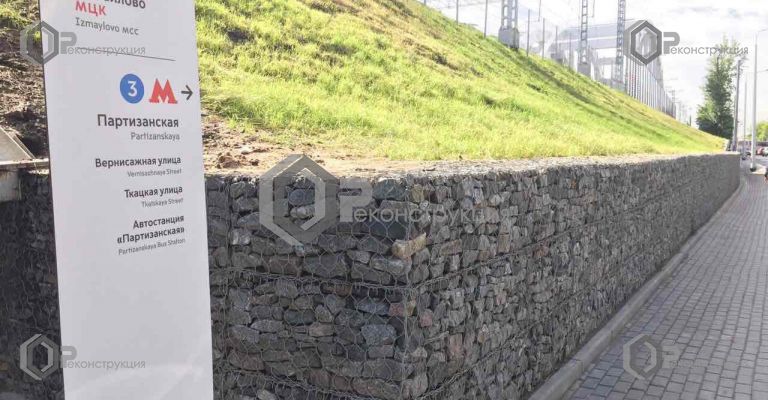

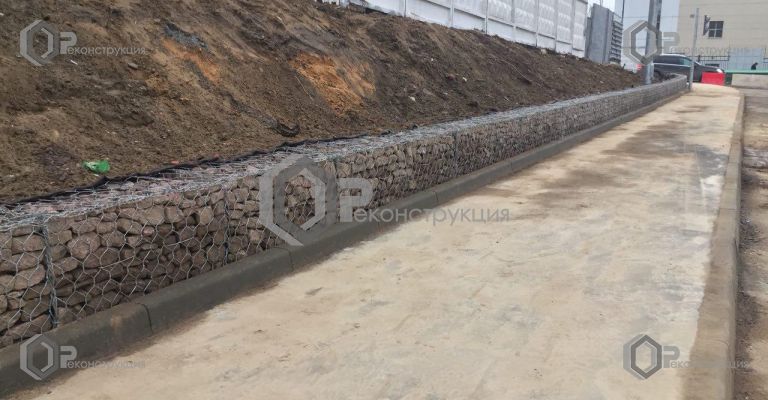

МЦК Измайлово - подпорная стенка 1 /13
-

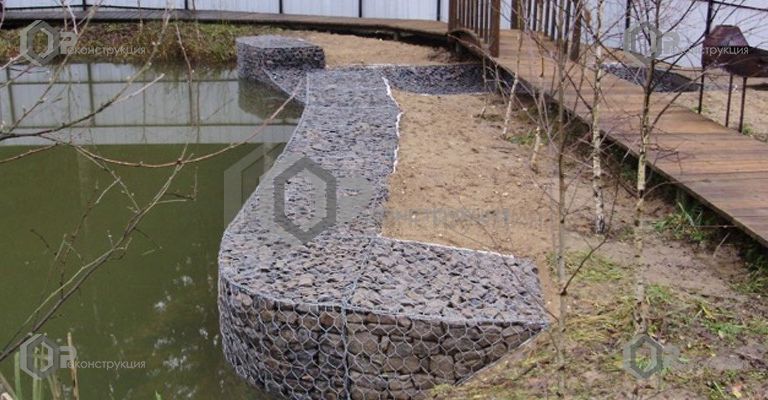

Раздоры - укрепление берега 2 /13
-

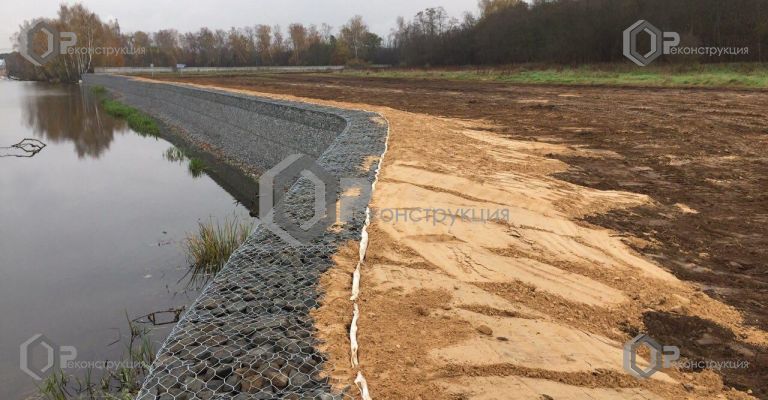

Ивановка - укрепление берега 3 /13
-

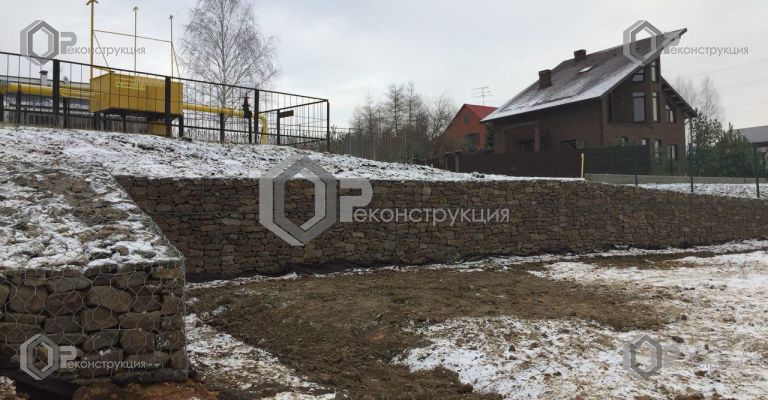

СНТ Русь - террасирование 4 /13
-
Стенка, высота 0,5, у ТЦ Мозайка, Москва 5 /13
-
Тула - подпорная стенка 6 /13
-
Укрепление земляного полотна автодороги. Подпорная стена из габионов 7 /13
-
Дренажные лотки из коробчатых габионов и матрасно-тюфячных конструкций 8 /13
-
Подпорная стенка из габионнов. Ликвидация оползневых процессов 9 /13
-
Подпорная стена из габионов. Укреплене насыпи железной дороги 10 /13
-
Устройство фундамента из коробчатых габионов и матрацно-тюфячных габионов (аналог матрацев Рено) под сетевой опорой в паводкоопасном участке 11 /13
-
Укрепление берега пруда. Плотина из габионов 12 /13
-

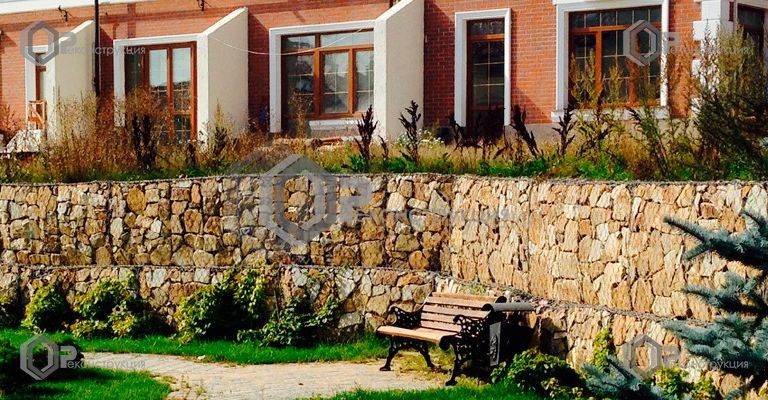

Подпорная стена для террасирования участка в коттеджном поселке 13 /13
